XL-21 strāvas sadales skapis
Sienas-stiprinājums|Stāvs-Stāvs|Motora vadība|Apgaismojuma sadale
Kas patiesībā ir šis kabinets

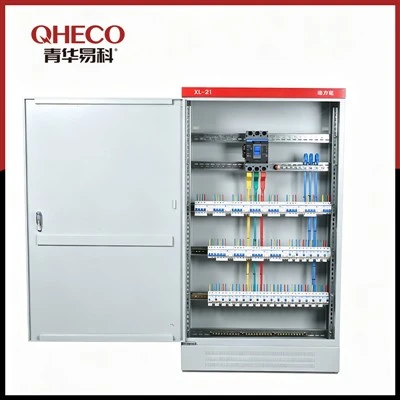

XL-21 ir auz grīdas-stāv vai sienas-montējams strāvas sadales skapisparedzēts motora vadībai, apgaismojuma sadalei un maza mēroga{0}}jaudas pārvaldībai rūpnieciskā un komerciālā vidē. Tas atrodas vienu līmeni zemāk par GGD sarežģītības ziņā un vienu līmeni virs vienkāršas sadales kārbas.
Ja GGD ir ēkas vai apakšstacijas galvenais sadales panelis, XL-21 ir tas, ko uzstādāt blakus sūknim, konveijeram, HVAC iekārtai vai ražošanas līnijai, lai pārslēgtu, aizsargātu un kontrolētu konkrēto slodzi.
Tas nav sadales agregāts IEC 60439 izpratnē. Tas ir afunkcionāls korpuss- tērauda kaste ar durvīm, aizmugurējo plāksni vai DIN sliedi un pietiekami daudz iekšējās vietas slēdžiem, kontaktoriem, relejiem un spaiļu blokiem, lai veiktu noteiktu darbu.
Kur tas iet
| Pieteikums | Tipiska konfigurācija | Kāpēc XL-21 der |
|---|---|---|
| Motora vadības centrs (mazs) | Izolators + MCCB + kontaktors + termiskais relejs + spiedpoga | Kompakts, priekšpuse{0}}pieeja, komponentu redzamība |
| Apgaismojuma sadales padome | Galvenais slēdzis + 6–12 izejošie MCB + taimeris vai fotoelements | DIN sliedes montāža, ērta piekļuve vadiem |
| HVAC vadības panelis | Galvenais izolators + kontaktori + termostati + ventilatora ātruma regulatori | Ventilācijas atveres standarta, IP54 opcija mitrumam |
| Sūkņu stacijas vadība | Pludiņslēdža ieeja + kontaktors + pārslodze + stundu skaitītājs | Vienkārša loģika, izturīgs korpuss, āra iespēja |
| Ražošanas līnijas padevējs | Galvenais slēdzis + vairāki motora starteri + avārijas apturēšanas ķēde | Komponentu blīvums,{0}}durvīs uzstādītas vadības ierīces |
| Ģeneratora komplekta vadība | ATS kontrolieris + slēdži + skaitītāji + signalizācijas izejas | Standarta izgriezumi HMI un indikatora lampām |
Fiziskā realitāte
Aploksnes izmēri
| Modelis | Platums (mm) | Augstums (mm) | Dziļums (mm) | Montāža |
|---|---|---|---|---|
| XL-21-4 | 400 | 500 | 200 | Siena |
| XL-21-5 | 500 | 600 | 250 | Siena / grīda |
| XL-21-6 | 600 | 800 | 300 | Stāvs |
| XL-21-8 | 800 | 1000 | 350 | Stāvs |
| XL-21-10 | 1000 | 1200 | 400 | Stāvs |
Pieejami pielāgoti izmēri. Iepriekš minētie "standarta" izmēri atspoguļo to, ko mēs glabājam kā tukšus korpusus. Nestandarta izmēriem pievieno 3–5 dienas lokšņu metāla apstrādei.
Būvniecība
| Elements | Specifikācija | Piezīmes |
|---|---|---|
| Korpuss | Auksti -velmēts tērauds, 1,2–2,0 mm | 1,2 mm sienas-montāžai, 2,0 mm grīdas-stāvam |
| Durvis | Viena vai dubultā, eņģes pa labi | Apgriežama eņģe pēc pieprasījuma |
| Aizmugures plāksne | Cinkots tērauds, 1,5 mm | Iepriekš{0}}izurbts komponentu montāžai |
| DIN sliede | Standarts 35 mm, augstums 7,5 mm | Iepriekš-instalēta, garums katram modelim |
| Kabeļa ievade | Augšējais un apakšējais nokauts | Ø20–Ø50 mm standarta, blīvslēga plāksne pēc izvēles |
| Ventilācija | Sliedes ar žalūzijām augšā un apakšā | IP30 standarts; noslēgts ar IP54 |
| Pabeigt | Pulverkrāsa, RAL 7035 (gaiši pelēka) | Pieejama RAL spēle |
| Slēdzene | Ceturtdaļas-pagrieziena kameras fiksators, 8 mm dubult{2}}bits | Piekaramās slēdzenes hasp pēc izvēles |
Komponentu montāžas jauda
| Komponenta veids | Platums uz vienību | Maksimālais skaits | Piezīmes |
|---|---|---|---|
| Miniatūrais ķēdes pārtraucējs (MCB) | 18 mm (1P) / 36 mm (2P) / 54 mm (3P) | 24 / 12 / 8 | 1P moduļi, vienas-fāzes sadale |
| AC kontaktors | 45 mm (līdz 32 A) / 90 mm (līdz 95 A) | 10 / 5 | Standarta IEC kontaktori |
| Termiskais relejs | 45 mm | 10 | Tieši{0}}montējiet zem kontaktora |
| Taimera relejs | 35 mm (DIN sliede) | 12 | Vairāku-funkciju vai aizkaves veidi |
| Indikatora lampiņa | 22 mm (paneļa stiprinājums) | 20 | Durvis-uzmontētas |
| Spiedpoga | 22 mm (paneļa stiprinājums) | 12 | Durvis-uzmontētas, starts/stop/reset |
| Termināļa bloks | 6-10 mm | 60+ | Atkarībā no pašreizējā vērtējuma |
| Strāvas transformators | 60-100 mm | 3 | Panelis-uzmontēts mērīšanai |
Īkšķis:Ja jums ir nepieciešami vairāk nekā 12 motora starteri vai vairāk nekā 24 izejošie padevēji, jūs esat pāraudzis XL-21 un jums vajadzētu apsvērt GGD vai GCK.
Aizsardzības reitingi
| IP kods | Būvniecības maiņa | Pieteikums |
|---|---|---|
| IP30 | Standarta ventilācijas atveres ar žalūzijām | Iekštelpu, tīra vide, vispārējā industriālā |
| IP40 | Smalks siets virs ventilācijas spraugām | Iekštelpu, putekļu{0}}jutīgās zonas |
| IP54 | Aizzīmogota blīve uz durvīm, bez ventilācijas atverēm, iekšējais ventilators pēc izvēles | Āra, lietus iedarbība, mazgāšanas zonas |
| IP65 | Pilns blīves blīvējums, nav ventilācijas, kabeļu blīvslēgi obligāti | Spēcīga mazgāšana, jūras, ķīmiskā viela |
Termiskā piezīme:IP54 un IP65 korpusiem ir nepieciešama samazināšana vai piespiedu ventilācija, ja iekšējā siltuma izkliede pārsniedz 200 W. Mēs to aprēķinām, pamatojoties uz jūsu komponentu sarakstu, un, ja nepieciešams, iesakām izmantot ventilatora izmēru vai ārējo siltuma izlietni.
Elektriskās specifikācijas
| Parametrs | Diapazons | Piezīmes |
|---|---|---|
| Nominālais spriegums | AC 220V / 380V / 415V | Viena{0}}fāze vai trīs{1}}fāze |
| Nominālā strāva | Līdz 630A (galvenais ienākošais) | Augstāks pēc pieprasījuma ar kopnes jauninājumu |
| Īssavienojuma-izturība | Līdz 50kA | Atkarīgs no slēdža specifikācijas |
| Biežums | 50 Hz / 60 Hz | Standarta |
| Vadības spriegums | AC 220V / AC 380V / DC 24V | Norādīts katram projektam |
| Kopnes materiāls | Varš vai alumīnijs | Vara standarts; alumīnijs izmaksu samazināšanai |
| Kopnes vērtējums | 100A – 630A | Izmērs atbilstoši ienākošajam slēdzim |
| Zemes josla | Varš, skapis visā garumā | Obligāti saskaņā ar IEC 60439 |
Pielāgošanas opcijas
Standarta (bez papildu maksas)
| Opcija | Apraksts |
|---|---|
| Durvju konfigurācija | Viendurvis, divdurvis vai bez durvīm (atvērts rāmis) |
| Montāža | Sienas kronšteini, grīdas cokols vai brīvi{0}}stāvošs |
| Kabeļa ievade | Augšpusē, apakšā vai abiem; izsitums vai dziedzera plāksne |
| Iekšējais izkārtojums | Tikai aizmugurējā plāksne, tikai DIN sliede vai jaukta |
| Krāsa | Jebkura RAL krāsa (standarta ir RAL 7035) |
| Marķēšana | Sastāvdaļu etiķetes, brīdinājuma zīmes, ķēžu direktorijs |
Izstrādāts (papildu maksa)
| Opcija | Apraksts |
|---|---|
| Izgriezumi | HMI displejs, skaitītāju logi, ventilācijas ventilatori, kabeļu blīves |
| Iekšējās starpsienas | Atsevišķi nodalījumi jaudai un vadībai |
| Kopnes pagarinājums | Vertikāla vai horizontāla kopne vairāku{0}}skapju blokiem |
| Izolācijas uzraudzība | Iebūvēts -izolācijas pretestības mērītājs |
| Sildītājs un termostats | Anti-kondensāts āra vai mitrai videi |
| Iekšējais apgaismojums | LED lampa ar durvju slēdzi |
| Dokumentu kabata | A4 izmērs, piestiprināts pie durvīm |
Kā norādīt vienu
Nosūtiet mums:
Slodzes saraksts- Kādi motori, kāda jauda, kāds spriegums, kāda palaišanas metode (DOL, zvaigzne-delta, mīkstais starteris, VFD)
Kontroles prasības- Kādi slēdži, kādi indikatori, kādi bloķētāji, kāda secība
Vides apstākļi- Iekštelpās/ārtelpās, temperatūras diapazons, mitrums, putekļi, ķimikālijas
Integrācijas punkti- Kas savienojas ar to, kas ir augštecē un lejtecē
Standarti un sertifikāti- IEC, UL, CSA, vietējās utilītas prasības
Mēs atgriežamies:
Vienas{0}}līnijas diagramma
Komponentu izkārtojuma rasējums
Materiālu saraksts ar zīmola iespējām
Citāts ar izpildes laiku
Izpildes laiks
| Konfigurācija | Daudzums | Izpildes laiks |
|---|---|---|
| Standarta korpuss, bez montāžas | 1–50 | 5-7 darba dienas |
| Standarta korpuss ar standarta sastāvdaļām | 1–10 | 10-15 darba dienas |
| Pielāgots korpuss ar standarta sastāvdaļām | 1–10 | 15-20 darba dienas |
| Pielāgots korpuss ar pielāgotu loģiku | 1–5 | 20-25 darba dienas |
| Liels projekts, piegāde pakāpeniski | 50+ | Apstipriniet ar projekta vadītāju |
Standarti un atbilstība
GB7251.3-2006- Zemsprieguma-slēgiekārtu un vadības ierīču komplekti (Ķīnas standarts sadales paneļiem)
IEC 60439-3- Starptautiskais ekvivalents sadales paneļiem
IP testēšana- Iekš-paša vai trešā-puse saskaņā ar IEC 60529
Materiālu sertifikācija- Tērauda un vara dzirnavu testu ziņojumi
XL-21 salīdzinājumā ar citiem skapju tipiem
| XL-21 | GGD | GCK/GCS | Pielāgots panelis | |
|---|---|---|---|---|
| Tipiska strāva | Mazāks vai vienāds ar 630A | Mazāks vai vienāds ar 3150A | Mazāks vai vienāds ar 3150A | Jebkurš |
| Tipiska funkcija | Motora vadība, apgaismojums | Galvenais sadalījums | Motora vadības centrs | Īpašs mērķis |
| Montāža | Siena vai grīda | Tikai grīda | Tikai grīda | Jebkurš |
| Izņemamas vienības | Nē | Nē | Jā | Pēc izvēles |
| Iekšējā kopne | Vienkārši | Plašs | Plašs | Pielāgots |
| Izmaksas | Zems | Vidēja | Augsts | Mainīgs |
| Izpildes laiks | 10-15 dienas | 15-20 dienas | 25-35 dienas | 20-40 dienas |
