Produkta lapa: Sienā{0}}montēta metāla elektriskās sadales kārba
Varoņu sadaļa - Darbs-Vietnes realitāte

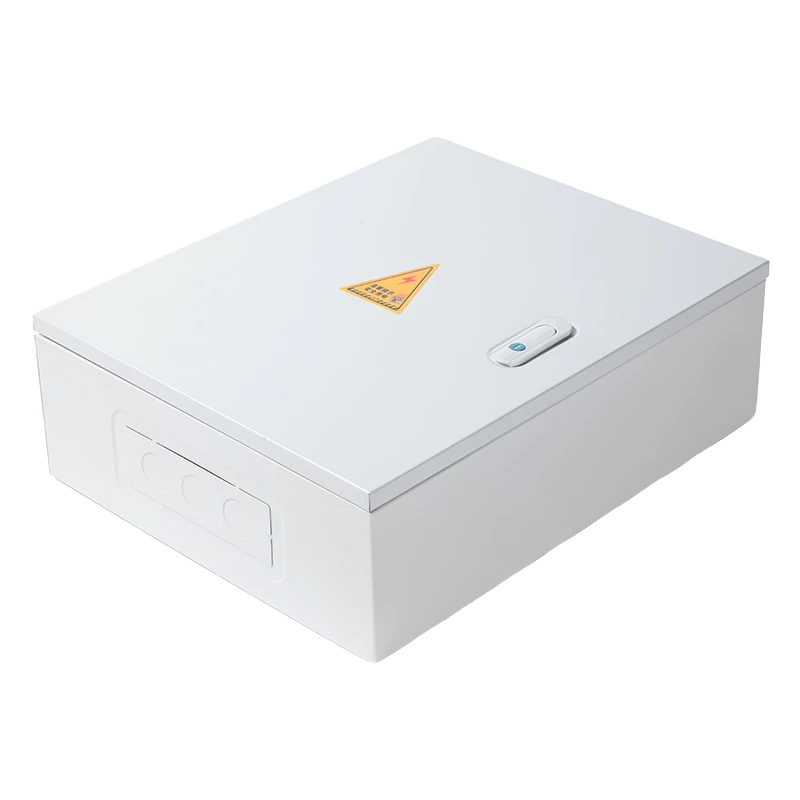

Sienā{0}}montējama metāla elektrības sadales kārba
Izstrādāts īstām darba vietām. Ne tikai kataloga lapas.
Jūsu kabeļi jau ir teknē. Jūsu siena ir betona. Jūsu laika skala ir vakar. Šis ir korpuss, kas faktiski atbilst sienai, atbilst paplātei un ir gatavs izbeigšanai.
📐 Augšupielādējiet savu sienas izkārtojumu - Saņemiet zīmējumu 8 stundās
📦 Pieprasīt paraugu kastīti
⚡ Lielapjoma piedāvājums par 50+ vienībām
Problēma: lielākā daļa "standarta" kastu nav paredzētas reālai uzstādīšanai
Ja esat vadījis elektroinstalācijas projektu, jūs zināt, kāda ir atšķirībako katalogs solaunko vietne pieprasa:
| Kataloga solījums | Darbs-Vietnes realitāte |
|---|---|
| "Universāla montāža" | Betona enkuri nesaskan. Kaste sēž šķībi. |
| "Standarta kabeļa ievade" | Jūsu kabeļa tekne beidzas 50 mm virs kastes. Tagad jūs griežat metālu uz vietas. |
| "Pietiekama ventilācija" | Panelis ir karsts, jo ventilācijas atveres ir vērstas pret sienu. |
| "IP novērtēts" | Trešās durvju atvēršanas laikā blīve izkrīt. |
| "DIN sliede iekļauta" | Viena sliede, fiksēta pozīcija un jūsu sastāvdaļas neatbilst dziļumam. |
Katrs no šiem "mazajiem" jautājumiem maksā stundas. 200{2}}vienību komerciālā aprīkojuma gadījumā tas irne kavēšanās - tas ir peļņas slepkava.
QHECO atšķirība: paredzēta uzstādīšanai, ne tikai ražošanai
Mēs izstrādājam šīs sienas{0}}montējamās metāla sadales kastes atpakaļgaitā -sākot no betona sienas un kabeļu renes un virzoties uz iekšpusi līdz sastāvdaļām.
1. Siena-Pirmās montāžas arhitektūra
Jūsu augšupielādētajā fotoattēlā ir redzams tieši tas, ko mēs atrisinām: kaste, kas uzstādīta vienā līmenī ar betona sienu un virs galvas atrodas kabeļu rene.
Rievotas ārējās montāžas cilpas4 stūros - horizontāla vai vertikāla regulēšana ±15 mm. Pat ja jūsu betona enkuri ir nedaudz nobīdīti, kaste joprojām atrodas kvadrātā.
Padziļināts aizmugurējais panelis- atrodas 10 mm no sienas virsmas, novēršot mitruma iekļūšanu un ļaujot cauruļvadam aiziet, ja nepieciešams.
Uzstādīšanas{0}}iespēja- pabeigtām iekšējām telpām, kur izvirzījumam ir nozīme.
2. Kabeļu teknes un vadu integrācija
Fotoattēlā redzamā kaste atrodas tieši zem kabeļu teknes. Tas nav nejauši, - šādi tiek savienotas mūsdienu ēkas.
Augšējās-ieejas dziedzeru plāksnesiepriekš-perforēts, lai atbilstu standarta kabeļu teknes platumam (50 mm, 100 mm, 150 mm)
Izslēgšanas{0}}brīvās zonaskur jūs nevēlaties caurumus; ciets metāls, kur jūs darāt
Iekšējās kabeļu vadības kronšteini- ienākošās teknes kabeļi tiek slaucīti uz leju un beidzas, nešķērsojot strāvu kopnes
Sānu ventilācijas žalūzijasnovietots zem paplātes līnijas - gaisa plūsmas bez ūdens iekļūšanas no augšas
3. Termiskā vadība, kas faktiski darbojas
Sānu-ventilācijas atveres (redzamas jūsu fotoattēlā) ir precīzi-apzīmogotas aruz leju{0}}vērstas žalūzijas- ieplūst gaiss, izplūst ūdens. Apvienojumā ar:
Iekšējā skursteņa efektsdizains: karstais gaiss paceļas un iziet caur augšējām ventilācijas atverēm (pēc izvēles)
Komponentu atstatuma vadotneslāzera-iegravēts uz montāžas plāksnes - vairs nav jāmin, vai jūsu slēdžu atstarpes atbilst kodam
Pēc izvēles ventilatora{0}}izgriezumsar IP55-novērtēto filtra ventilatoru augsta blīvuma instalācijām
4. Durvis un piekļuve, kas iztur ikdienas lietošanu
Slēpta viraar 120 grādu atvērumu - neaizķeras uz vadiem

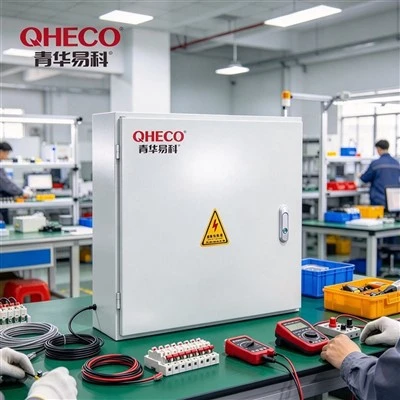

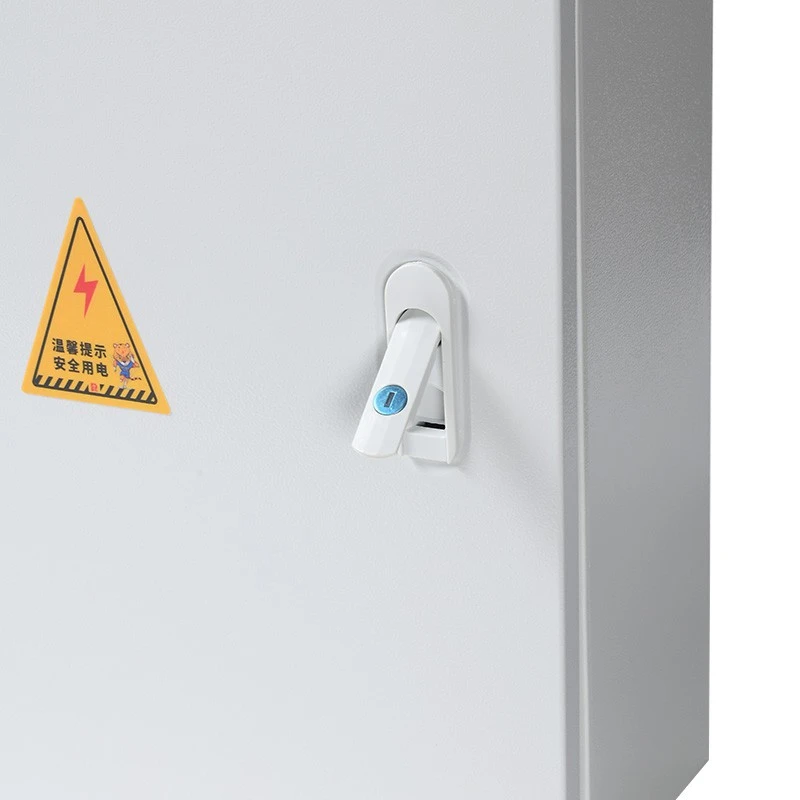

Ceturkšņa{0}}pagrieziena kameras bloķēšanaar 2 atslēgu komplektu; jauninājums uz piekaramo atslēgu hasp āra vietnēm
Nepārtraukta PU blīvesavienots ar durvju rāmi, nevis korpusu -, lai tas neizkristu, kad durvis tiek noņemtas elektroinstalācijas veikšanai
Pēc izvēles caurspīdīgs logsskaitītāja vai indikatora redzamībai, neatverot korpusu

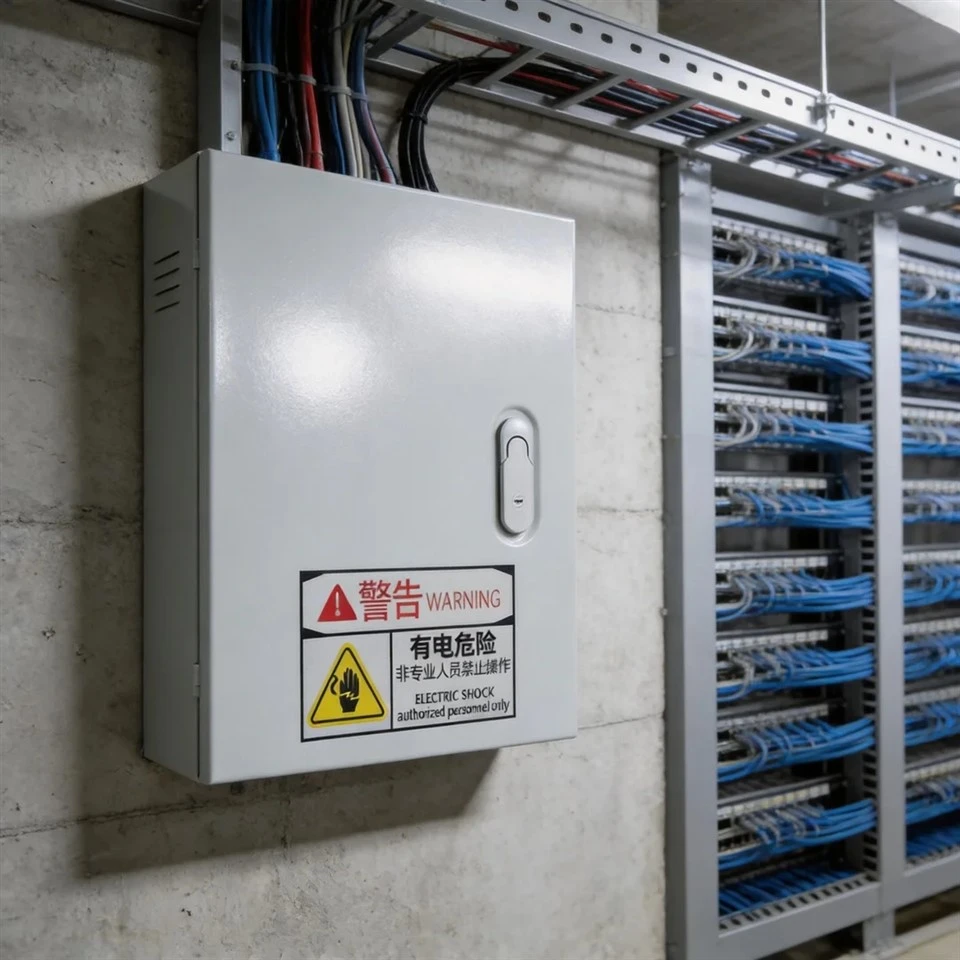

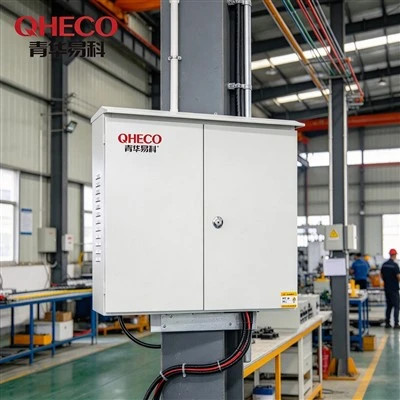

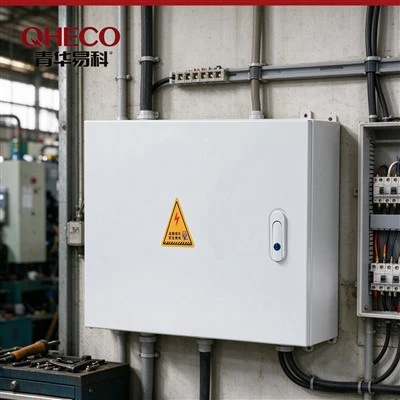

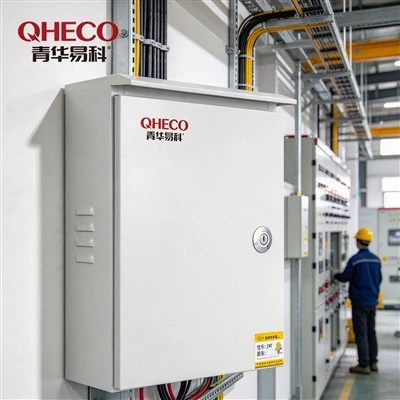

Ko redzat fotoattēlā - un ko tas nozīmē
Augšupielādētais attēls ir mācību grāmatas rūpnieciskā instalācija. Apskatīsim, kāpēc šī īpašā konfigurācija darbojas:
| Vizuālais elements | Inženiertehniskais lēmums |
|---|---|
| RAL 7035 gaiši pelēks epoksīda pārklājums | UV-stabils, nesakrīt ārā; atbilst standarta kabeļu teknes krāsai vizuālai konsekvencei |
| Divvalodu brīdinājuma etiķete (ķīniešu/angļu) | OSHA / IEC 60417 drošības atbilstība; mēs varam piegādāt ANSI Z535, ISO 7010 vai pielāgotus drošības marķējumus |
| Sānu ventilācijas atveres | Pasīvā dzesēšana ne{0}}ventilējamām elektriskajām telpām; žalūziju dizains saglabā IP reitingu |
| Uzstādīšana pie sienas | Nav spraugas aiz kastes -, kas novērš kaitēkļu iekļūšanu un atbilst pārtikas/farmācijas iekārtu auditiem |
| Kabeļu tekne tieši virs galvas | Augšējā-ieejas blīvslēga plāksne izlīdzinās ar paplātes galu; nav nepieciešama urbšana uz vietas- |
| Betona sienas pamatne | Lieljaudas-izplešanās enkura stiprinājuma uzgaļi, kas paredzēti 50 kg+ izvelkamajai-slodzei |
Materiāls un apdare - Saskaņojiet vidi, nevis budžetu
| Novērtējums | Materiāls | Labākais priekš | Pabeigt |
|---|---|---|---|
| Standarta rūpnieciskā darbība | 1,2 mm auksti -velmēts tērauds | Iekštelpu komerciāla, sausā industriālā | Epoksīda pulvera pārklājums, RAL 7035 |
| Izturīgs pret koroziju | 1,5 mm auksti-velmēts tērauds + pretkorozijas grunts- | Piekrastes, mitra, ķīmiska iedarbība | Epoksīda pulvera pārklājums, pēc pasūtījuma RAL |
| Jūras / pārtikas kvalitāte | 1,5 mm nerūsējošais tērauds 304 | Pārtikas pārstrāde, jūras, farmācija | Matēts vai elektropulēts |
| Extreme Duty | 2,0 mm nerūsējošais tērauds 316 | Offshore, smago ķīmisko vielu, piekrastes | Elektropolēts, pasivēts |
Vai neesat pārliecināts, kura pakāpe?Pastāstiet mums sava projekta atrašanās vietu (piekrastes attālums, mitrums, ķīmisko vielu iedarbība), un mēs to norādīsim - bez papildu pārdošanas, tikai piemērots materiāls.

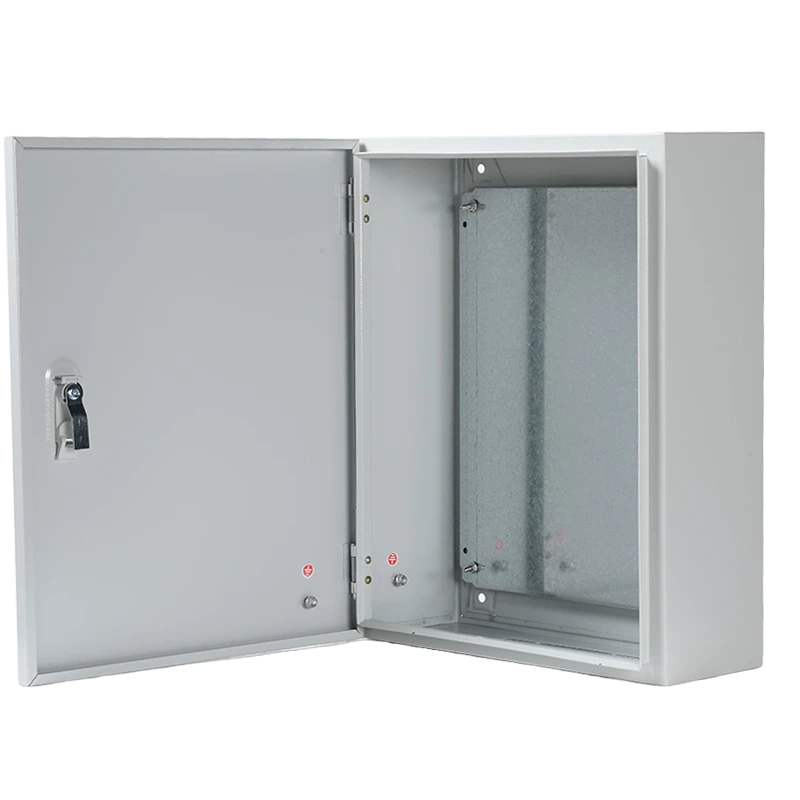

Iekšējais izkārtojums - Trīs veidi, kā saņemt kastīti
Tukšs apvalks

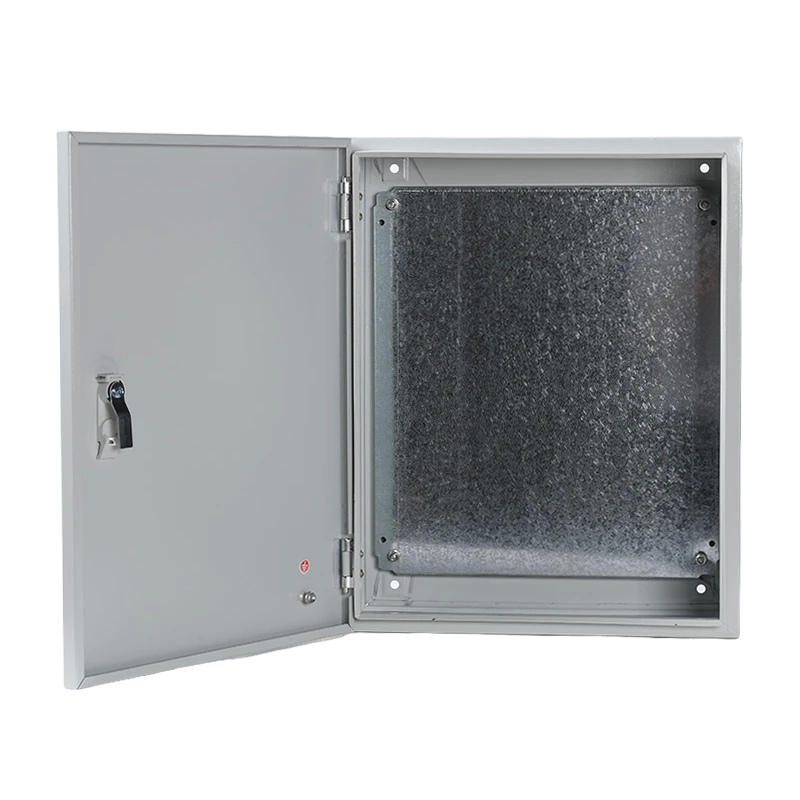

Kaste + montāžas plāksne + DIN sliede
Jūs aizpildāt un vadāt
Ātrākā piegāde, zemākās izmaksas
Komponents-Gatavs
Iepriekš{0}}izurbts jūsu norādītajiem slēdžiem/termināļiem
Uzstādīta zemējuma kopne un neitrālā stienis
Tu vadi, mēs nē
Pilnībā pieslēgts un pārbaudīts
MCB, RCD, spaiļu bloki, taimeri - ir instalēti un pievienoti atbilstoši jūsu shēmai
Rūpnīcas dielektriskā pārbaude un nepārtrauktības pārbaude
Nolaidiet kabeļus, pievienojiet enerģiju, gatavs
Izmēru diapazons - Jo "Viens izmērs der visiem" neder nekam
| sērija | A × P × D (mm) | Tipisks pielietojums |
|---|---|---|
| ĀP-Mini | 200 × 150 × 100 līdz 300 × 250 × 150 | Sadales kārbas, mazas vadības ķēdes |
| ĀP-Kompakts | 400 × 300 × 150 līdz 500 × 400 × 200 | Motora starteri, PLC korpusi, apgaismojuma paneļi |
| ĀP-Standarta | 600 × 400 × 200 līdz 800 × 600 × 250 | Sadales paneļi, skaitītāju korpusi, MCB plates |
| ĀP-Liels | 1000 × 800 × 300 līdz 1200 × 1000 × 300 | Galvenā sadale, ATS kontrolieri, invertoru korpusi |
| ĀP-Pielāgots | Jebkurš ne{0}}standarta izmērs | Modernizēta nomaiņa, iekārtu integrācija |
Visi izmēri irārējā. Iekšējās atstarpes tiek samazinātas par 30–50 mm atkarībā no sienas -montāžas cilpas un durvju biezuma.
Sertifikācija un atbilstība - Ko vēlas redzēt jūsu inspektors
✅ IEC 62208- Tukša korpusa standarts
✅ IEC 61439-2- Samontētiem zemsprieguma-slēgierīcēm (ja ir apdzīvota)
✅ IP55 / IP56 / IP65 / IP66- Trešās puses-laboratorija pārbaudīta, ziņojumi ir pieejami
✅ CE marķējums- ES tirgus piekļuve
✅ RoHS- Atbilstība bīstamām vielām
✅ UL 508A- Rūpnieciskie vadības paneļi (pieejami pēc pieprasījuma Ziemeļamerikas projektiem)
Katra vienība tiek piegādāta ar:
Testa sertifikāts (apdzīvotiem paneļiem)
Materiālu sertifikācija (nerūsējošā tērauda pasūtījumiem)
IP testa ziņojums (pēc pieprasījuma)
Iepakojuma saraksts ar sērijas numuriem
Iepakojums un loģistika - Pienāk gatavs, nav remontēts
| Detaļas | Specifikācija |
|---|---|
| Individuāls iepakojums | PE uzmava + 5-slāņa gofrētā kartona kārba ar stūru aizsargiem |
| Lielapjoma iepakojums | Saplākšņa palete, piesprādzēta, ietīta ar mitruma{0}}barjeru |
| Marķēšana | Sērijas numura svītrkods, projekta atsauce, apstrādes instrukcijas |
| Dokumentācija | Iepakojuma saraksts, atbilstības sertifikāts, uzstādīšanas rokasgrāmata (vairākās valodās) |
| MOQ | 1 gabals (paraugs) / 50 gabali (pielāgots OEM ar zīmolu) |
| Parauga izpildes laiks | 5-8 dienas |
| Ražošanas izpildes laiks | 12-20 dienas atkarībā no sarežģītības |
| Piegāde | EXW / FOB Ningbo / CIF / DDP |
FAQ - Jautājumi, kurus darbuzņēmēji patiesībā uzdod
J: Vai varat pielāgot manu esošo kabeļu teknes platumu augšējai ievadei?A: Jā. Mēs sagriežam blīves plāksnes, lai tās atbilstu jūsu paplātes izmēriem - 50mm, 100 mm, 150 mm vai pēc pasūtījuma. Nosūtiet mums savas paplātes gala fotoattēlu, un mēs lieliski izlīdzināsim lodziņu.
J: Fotoattēlā redzama brīdinājuma uzlīme ķīniešu valodā. Vai varat piegādāt angļu / arābu / spāņu etiķetes?A: Pilnīgi noteikti. Mēs drukājam IEC 60417, ANSI Z535 vai pilnībā pielāgotas drošības uzlīmes jebkurā valodā. Mēs varam nosūtīt arī bez etiķetes, lai jūs varētu lietot savu.
J: Mana siena nav plakana betona - tā ir bloku konstrukcija ar apmetumu. Vai stiprinājuma uzgaļi darbosies?A: Jā. Mūsu rievotās izciļņi nodrošina ±15 mm regulēšanu. Nelīdzenām virsmām mēs varam piegādāt starplikas vai aizmugurē-montāžas rāmjus. Nosūtiet mums sienas fotoattēlu, un mēs ieteiksim pareizo stiprinājuma metodi.
J: Vai jūs piegādājat korpusu ar iepriekš-instalētām sastāvdaļām?A: Jā - MCB, RCD, kontaktori, spaiļu bloki, kopnes. Mēs iegūstam ABB, Schneider, Chint vai jūsu norādīto zīmolu. Katrs aizpildītais panelis pirms nosūtīšanas tiek pārbaudīts rūpnīcā-.
J: Ko darīt, ja man ir nepieciešama ne-standarta krāsa, kas atbilst mana klienta zīmolam?A: Jebkura RAL krāsa no 50 vienībām. Zem tā ir RAL 7035 (gaiši pelēks), RAL 9005 (melns) un RAL 9010 (balts) bez minimuma.
Kāpēc darbuzņēmēji izvēlas QHECO, nevis vietējos izplatītājus
| Tipisks izplatītājs | QHECO tiešā ražošana |
|---|---|
| Tikai krājumu izmēri | Jebkurš izmērs, jebkurš izgriezums, jebkura krāsa |
| 8–12 nedēļas pasūtījuma izpildes laiks | 12-20 dienu ražošana, paraugi 5-8 dienās |
| Nav komponentu uzstādīšanas | Pilna paneļa montāža un testēšana |
| Vispārējs iepakojums | Projekts-marķēts, svītrkods-izsekots, novietots uz paletēm |
| Vismaz 500 vienības OEM | Privātā etiķete no 50 vienībām; pielāgotas kastes no 1 vienības |
| Nav inženiertehniskā atbalsta | CAD rasējumi, instalēšanas norādījumi, videozvanu atbalsts |
Aicinājums uz darbību - Atrisināsim jūsu sienas{1}}montāžas problēmu
Nepasūtiet citu "standarta" kastīti un pavadiet divas dienas, lai tā būtu piemērota. Nosūtiet mums:
Jūsu sienas un kabeļu teknes izkārtojuma fotoattēls
Jūsu komponentu saraksts (vai vienkārši pastāstiet mums par lietojumprogrammu)
Jūsu nepieciešamais IP vērtējums un materiāla izvēle
Saņemiet ražošanas zīmējumu un stingru piedāvājumu 8 stundu laikā.
