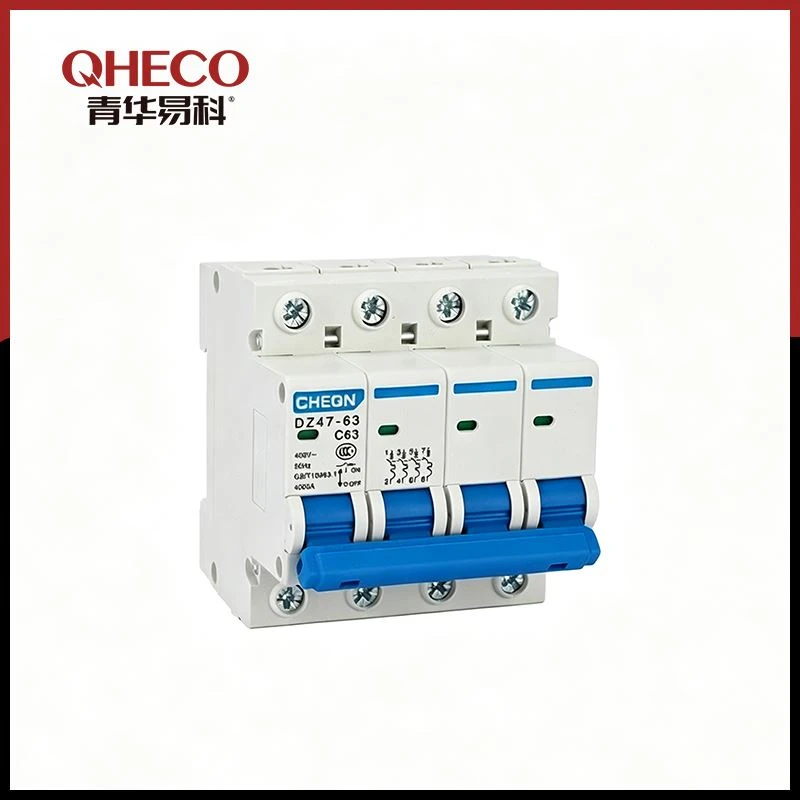

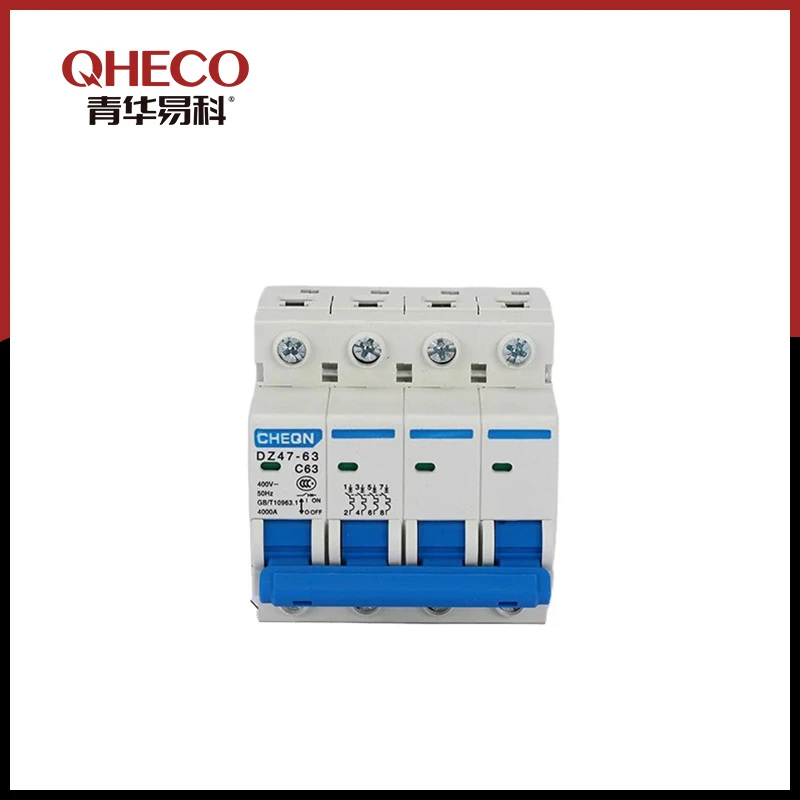

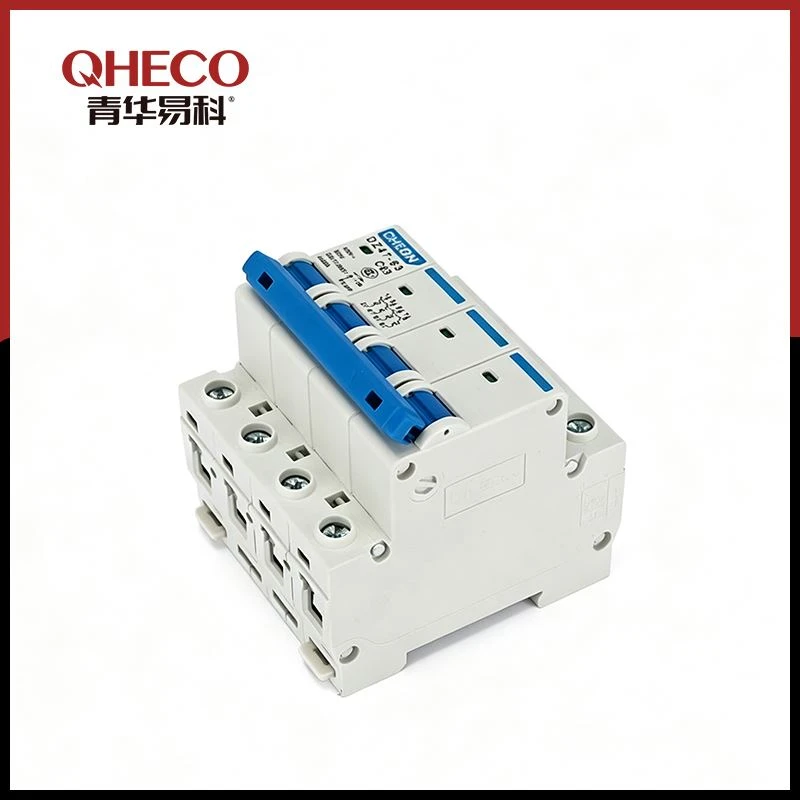

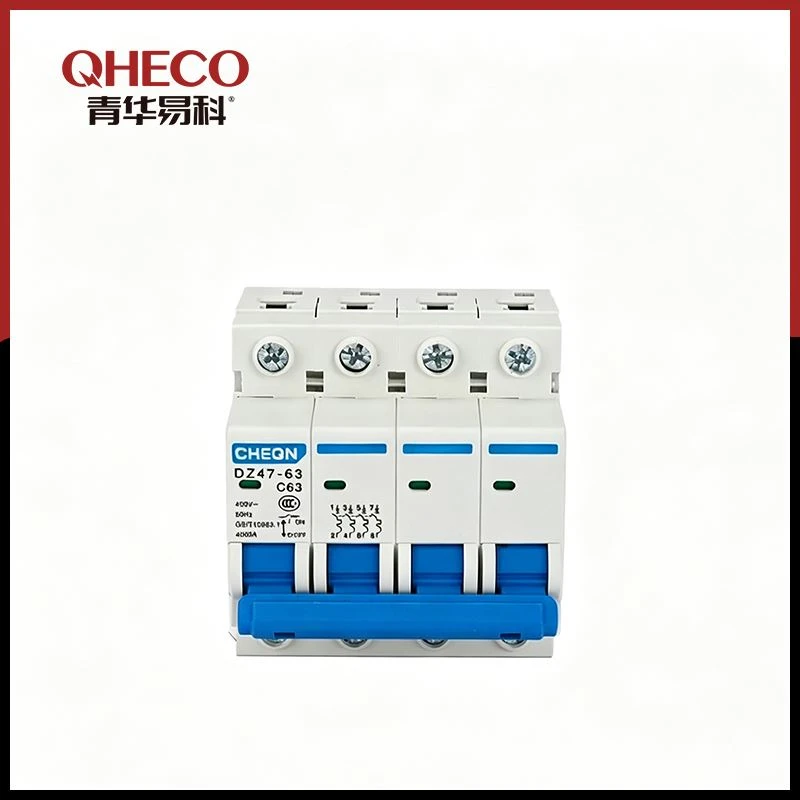

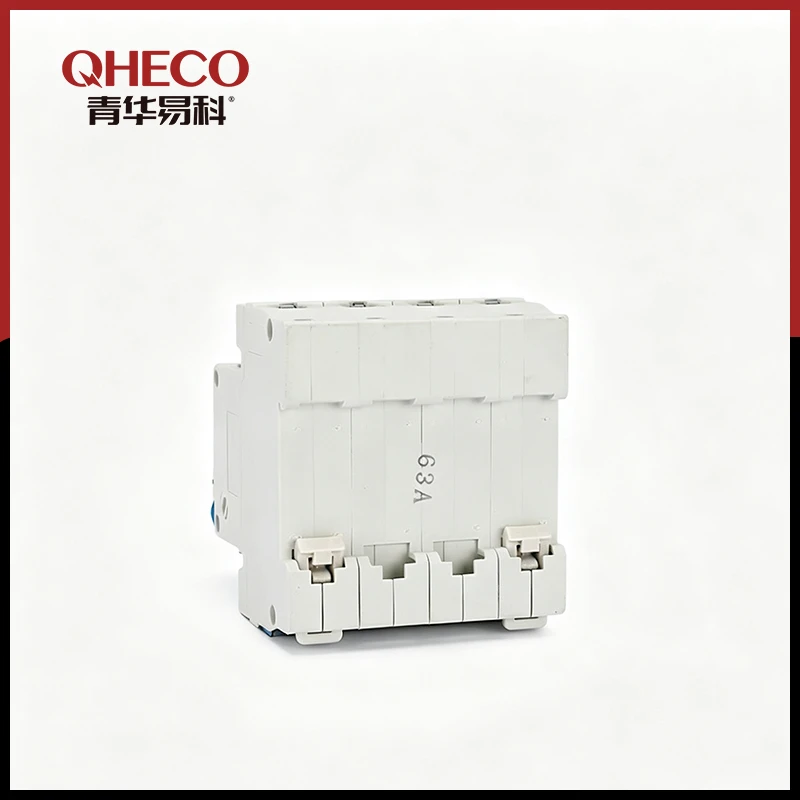

DZ47-63 4P MCB
Darbuzņēmēja izvēle trīs{0}}fāžu dēļiem
QHECO - Shandong Qinghua Yike Electric Co., Ltd.
Kas patiesībā rūp elektriķiem
Mēs jautājām 200 elektriskajiem darbuzņēmējiem, kas viņus visvairāk satrauc MCB. Viņu atbildes veidoja šo produktu.
| Darbuzņēmēja sāpju punkts | Kā DZ47-63 to atrisina |
|---|---|
| "Nevaru pateikt, vai tas ir ieslēgts vai izslēgts no visas telpas." | Zaļš indikatora logs - redzams no 3 metriem |
| "Ir uz visiem laikiem, lai savienotu vadus pārpildītā panelī" | Nobīdes spailes ar skrūvgrieža atstarpi |
| "Klients atiestatīja bloķētu{0}}izslēdzēju" | Pēc izvēles noslēdzams vāka piederums |
| "Neesmu pārliecināts, kuru līkni es uzstādīju pirms sešiem mēnešiem" | Krāsu-kodēti rokturi: B=melns, C=zils, D=sarkans |
| "Breaker neizdevās, bet es nezinu, kāpēc" | Kontakta pozīcijas indikators parāda patieso stāvokli |
Paneļu veidotāja matemātika
Kosmoss ir nauda.Katrs saglabātais modulis ir cita shēma, kuru varat ievietot.
| Konfigurācija | Tradicionālais 4P | DZ47-63 4P | Saglabāta vieta |
|---|---|---|---|
| 12 virzienu 3 fāžu panelis | 15 moduļi | 12 moduļi | 20% |
| 18 virzienu 3 fāžu panelis | 22 moduļi | 18 moduļi | 18% |
| 24 virzienu 3 fāžu panelis | 30 moduļi | 24 moduļi | 20% |
Reāla ietekme:Par 20% mazāks korpuss nozīmē:
- Zemākas tērauda izmaksas
- Zemākas piegādes izmaksas
- Vieglāka montāža pie sienas
- Vairāk instalāciju katrai furgona noslodzei
63A realitātes pārbaude
Ko 63A faktiski nodrošina:
| Slodzes veids | Tipiska strāva | DZ47-63 C63 Rokturi |
|---|---|---|
| Trīsfāzu HVAC iekārta (20 kW) | 32A | ✓ Ar rezervi |
| Komerciāla virtuve (30kW) | 48A | ✓ Ērts |
| Maza CNC mašīna (25 kW) | 40A | ✓ Ar rezervi |
| Metināšanas stacija (35kW) | 55A | ✓ Gandrīz robežai |
| Vairākas kontaktligzdu shēmas | 40-50A kopā | ✓ Standarta pielietojums |
Kad NEIZMANTOT 63A:
Motor starting current >630A (10×In C līknei) → traucējošs brauciens → izmantojiet D līkni
Continuous load >50A (80% termiskās aizsardzības noteikums) → palieliniet izmēru vai izmantojiet īpašu slēdzi
4000A jautājums
"Vai pietiek ar 4000A?"
Aprēķiniet iespējamo īsslēguma{0}}strāvu:
| Augšējais transformators | Kabeļa garums līdz panelim | Aptuvenais Ik | 4000A pietiekami? |
|---|---|---|---|
| 100kVA | 15m | 2,5 kA | ✓ Jā |
| 160kVA | 10m | 4,0 kA | ✓ Marginal - verify |
| 160kVA | 5m | 5,5kA | ✗ Neizmantojiet - 6kA versiju |
| 250kVA | 20m | 4,5 kA | ✓ Marginal - verify |
| 250kVA | 10m | 6,5 kA | ✗ Neizmantojiet - 6kA versiju |
Šaubu gadījumā:Norādiet 6kA. Izmaksu atšķirība ir minimāla. Sirds miers ir nozīmīgs.
Fiziskās specifikācijas (kas rokasgrāmatā jums nav pateikts)
| Funkcija | Praktiska piezīme |
|---|---|
| Svars | 320 g - ir pietiekami viegls, lai to turētu mutē, pievienojot vadus (uzņēmēja triks) |
| Termināla dziļums | 18 mm - ir piemērots dubultiem 16 mm² kabeļiem |
| Skrūves galva | Pozidriv #2 - standarta elektriķa skrūvgriezis |
| Pārslēgšanas spēks | 8N - stingrs, bet ne stīvs, darbināms ar cimdu roku |
| Darba temperatūra | -25 grādi līdz +55 grādi - strādā neapsildāmos būvlaukumos |
| Uzglabāšanas temperatūra | -40 grādi līdz +70 grādi - pārdzīvo ziemas piegādi Sibīrijā |
Kas atrodas kastē (burtiski)
| Vienums | Sīkāka informācija |
|---|---|
| Breaker vienība | DZ47-63 C63 4P, rūpnīcā pārbaudīts |
| Instrukciju brošūra | Elektroinstalācijas shēma, griezes momenta specifikācija, līknes skaidrojums |
| Iepakojums | Individuāls PE maisiņš, 30 vienības vienā eksporta kastītē |
Kas NAV iekļauts (un kāpēc):
Termināļu vāki- Neobligāti. Dažas jurisdikcijas pieprasa, citas nē. Ja nepieciešams, pasūtiet atsevišķi.
Kopņu savienotāji- Panelis-specifisks. Mēs piegādājam pielāgotas kopnes apjoma pasūtījumiem.
Bloķēšanas ierīce- Izvēles piederums kritiskām lietojumprogrammām.
Kvalitāte, kas parāda
Katrs DZ47-63 satur:
- Lāzera-atzīmēts vērtējums- nenoberzīsies kā tintes druka
- Partijas kods- var izsekot līdz ražošanas datumam un testa ziņojumam
- CCC zīme- obligāts Ķīnas tirgum, atzīts vairākās jurisdikcijās
- CE deklarācija- pieejams Eiropas tirgus variantiem
- Testa dokumentācija:Tipa testa ziņojumi par temperatūras paaugstināšanos,{0}}īssavienojumu un izturību ir pieejami pēc pieprasījuma projektu iesniegšanai.
Kad mums piezvanīt
| Situācija | Darbība |
|---|---|
| Standarta 63A 4P, tūlītēja piegāde | Pasūtiet tiešsaistē - krājuma preci |
| Pielāgots strāvas novērtējums (piem., 35A) | Sazinieties ar mums - 500 vienības MOQ |
| Īpaša līkne (piemēram, K līkne motoriem) | Sazinieties ar mums - inženiertehniskā apskate |
| OEM zīmols (jūsu logotips uz roktura) | Sazinieties ar mums - 1000 vienības MOQ |
| Projekta sertifikācijas atbalsts | Sazinieties ar mums - tehniskās dokumentācijas pakotni |
Sazināties
Shandong Qinghua Yike Electric Co., Ltd.
📧 sdqheco@gmail.com
📱 +86-13864928654
Nosūtiet savu paneļa izkārtojumu. Mēs pārbaudīsim slēdža specifikāciju un ieteiksim optimizētu konfigurāciju.
